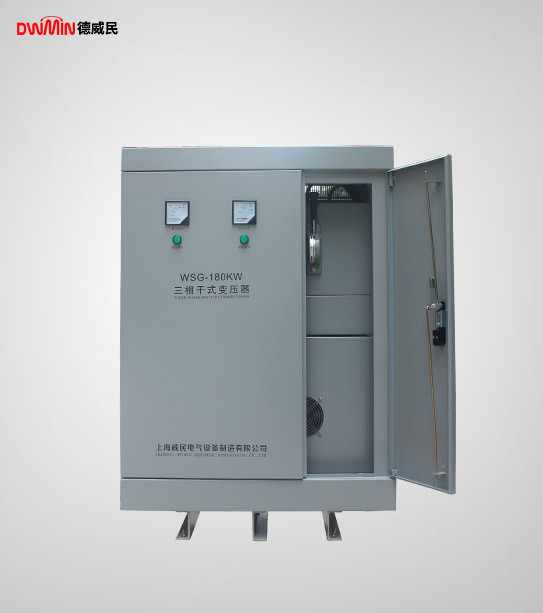

SG三相干式变压器带机箱

您当前位置:首页 > 产品中心 > 变压器 > SG三相干式变压器带机箱 > 隧道掘进机专用变压器380v变1140v 690V

SG/SBK三相隔离变压器产品概述:
   三相变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,绕组采用脱胎整列绕制方法;变压器进行浸漆,使变压器的绝缘等级达到F级。三相变压器适用于交流50Hz至60Hz,电压660V以下的电路中多用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。
SG/SBK三相隔离变压器应用范围:
进出口设备、精密机床、UPS、电镀、照明、加热、通信、化工等行业设备的控制电力、电源之用。
产品参数:
容       量 0.5kva-3000kva
输入电压 380V(可根据客户要求定制)
输出电压 690V 1140V(可根据客户要求定制)
输入输出电压精度性 1.5%
工作效率 >0.8
波形失真 无附加波形失真
过载保护 二倍额定电流可维持一分钟
绝缘电阻 >150M
绝缘等级 B级、F级、H级
接线方式 Y,yn0、Y,d11、D,yn11等
电气强度 工频正弦波电压3000v历时一分钟无击穿
频       率 50-60HZ
冷却方式 自冷式/风冷式
铁心形式 EI/ 芯式
防潮方式 开放式,封闭式
环境温度 -15°C~+45°
海拔高度 ≤1000m
相对湿度  <90%
SG系列三相干式隔离变压器结构特征:

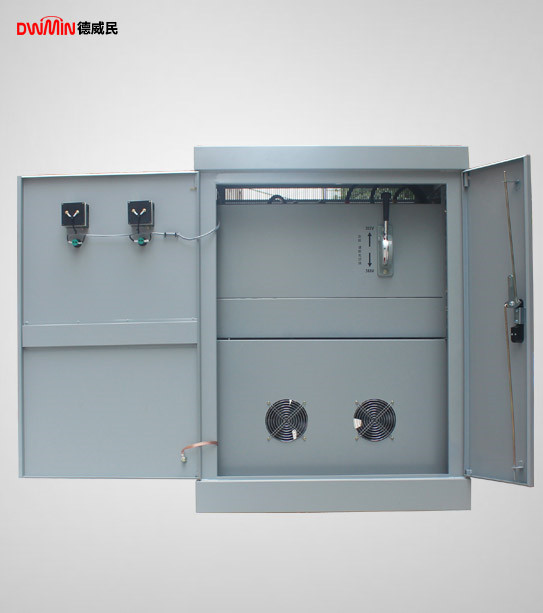

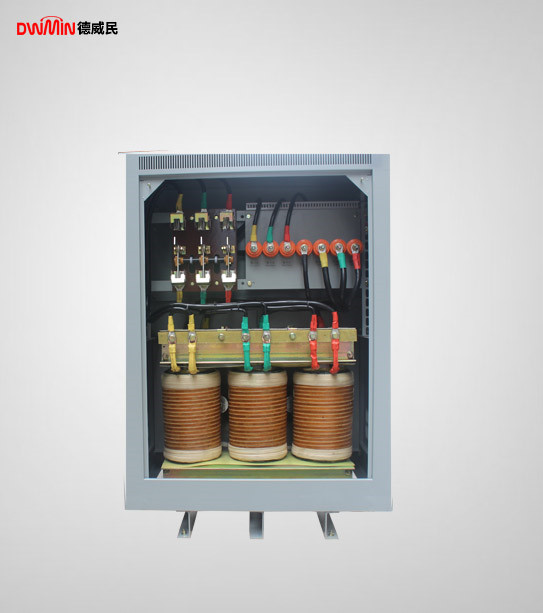

 SG 系列三相干式变压器的铁心采用优质冷轧硅钢片叠制而成,根据绝缘等级的不同,整体浸渍不同绝缘等级的绝缘漆,能有效降低变压器噪声,减少盐雾,霉菌等对变 压器的影响。根据防护等级的不同,变压器箱体由优质钢板制成,结构上既充分考虑空气流通,又能有效地起到防护作用,变压器接线电缆也很方便连接,设计充满 人性化。可根据用户要求安装电压电流表、电源指示灯、塑壳断路器等。
SG系列三相干式隔离变压器特点:
用 隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦 合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干 扰将无效果。本公司为客户设计生产高质量的隔离变压器。

SG系列三相干式变压器的特性优点:
1       高度隔离
2       N-G性能良好
3       高度共模干扰抑制
4       将△转换为Y或Y至△
5       电压抽头容易转换
6      按用户的特殊性能要求设计
隔离变压器加装在稳压电源的典型应用:
一、在电源输入端接入隔离变压器(三角/星形)
             1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。

            2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。

            3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。
二、在电源输出端接入隔离变压器(星形/三角)

         1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。
         2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源                控制正常。
         3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。
产品正常使用条件:
 1,周围介质温度**不能低于-15°C**不能高于+45°
 2,海拔高度不得超过3000
 3,电压电流波形似于正弦波
 4,安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学沉淀,灰尘,污垢及其它爆炸性和侵蚀性介质;安装现场应无严重振动或颠簸。
用户购买产品,请明确以下几点:
 1产品规格,容量,型号,数量.
 2产品初级电压,次级电压。
 3外形尺寸仅供参考,如有尺寸要求订货时需说明。
 4如用户有特殊要求,本公司可按用户要求设计。
 5产品联结组别。
